自動糾偏控制系統是閉環控制系統、控制器、傳感器、線性導向機構的基本組成部分。首先，糾偏傳感器檢測線圈的邊緣或線條，讀取線圈的實際位置和設定位置的偏移，將偏移轉換為比例電信號，然后將電信號發送到控制器，控制器放大信號，校準后輸出到線性驅動器。線性驅動器根據信號大小驅動糾偏導向機構，將線圈恢復到設定位置。目前，驅動器的驅動信號僅與線圈偏差成正比，使糾偏系統能夠?yàn)楦鞣N線圈提供準確的控制。
糾偏系統的三個典型應用:
放卷糾偏：確保卷材在放卷過程中始終從預先設定的位置導出，以便準確進入下一道工序。
設計安裝注意事項：滾動架與導出輥一體。驅動器伸縮時，滾動架與導出輥一起移動；邊緣檢查傳感器應安裝在導出輥后，獨立固定；如果是光電傳感器，應照射在活動導出輥上，或照射在其他與滾動架一體的導輥上，即當驅動器移動時，光電傳感器照射的導輥也與滾動架一起移動。
行進間糾偏：確保行進過程中的卷材始終從預設位置經過，防止進入下一道工序時材料出現蛇形或邊緣不均勻。
設計安裝注意事項：邊緣檢測傳感器應獨立固定。如果是光電傳感器，則應照射在糾偏框架導出輥后的較近的固定導輥或固定擋板上。

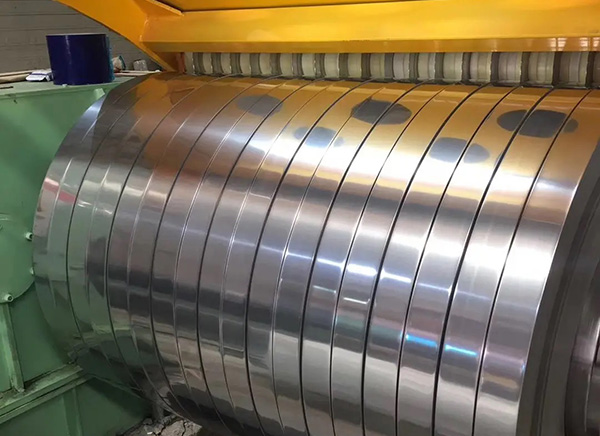

收卷糾偏：確保收卷過程中卷邊整齊。
設計安裝注意事項：收卷糾偏與放卷糾偏非常相似，但安裝差異較大。糾偏傳感器與卷曲活動架集成。當驅動器伸縮時，糾偏傳感器與卷曲活動架一起移動；導入輥在邊緣傳感器后獨立固定；如果是光電傳感器，則應照射在獨立固定的導入輥上。
